Ламинированная эластомерная опорная часть представляет собой вулканизированную эластомерную резину с внутренними усиленными стальными пластинами. Эта опорная часть является своего рода соединением между верхней и нижней частью конструкции.

Характеристика:

• Достаточная вертикальная жесткость для поддержки и передачи нагрузок;
• Хорошая гибкость для вращения в любом направлении;
• Внимательная деформация сдвига для удовлетворения горизонтального движения;
• Отличные анти-вибрационные показатели для снижения воздействия динамических нагрузок.

Эластомерная опорная часть также может быть скреплена с пластиной PTFE для обеспечения большого горизонтального перемещения в одном или двух направлениях.

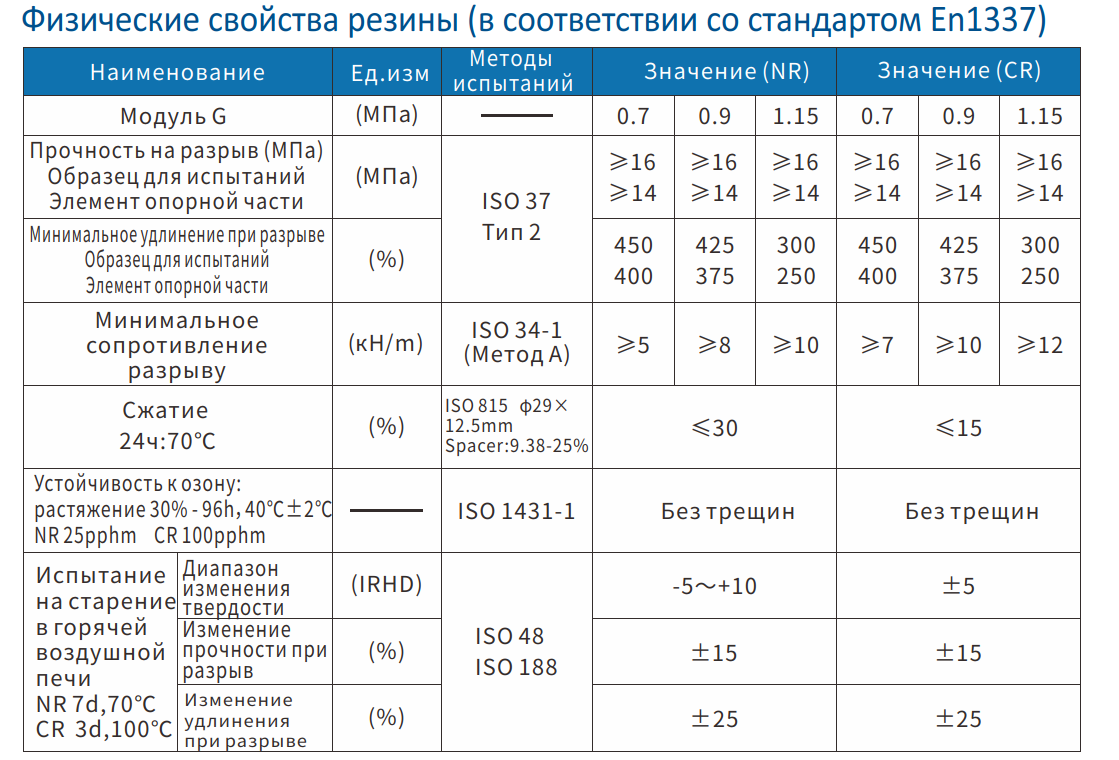

Физические свойства резины (в соответствии со стандартом EN1337)

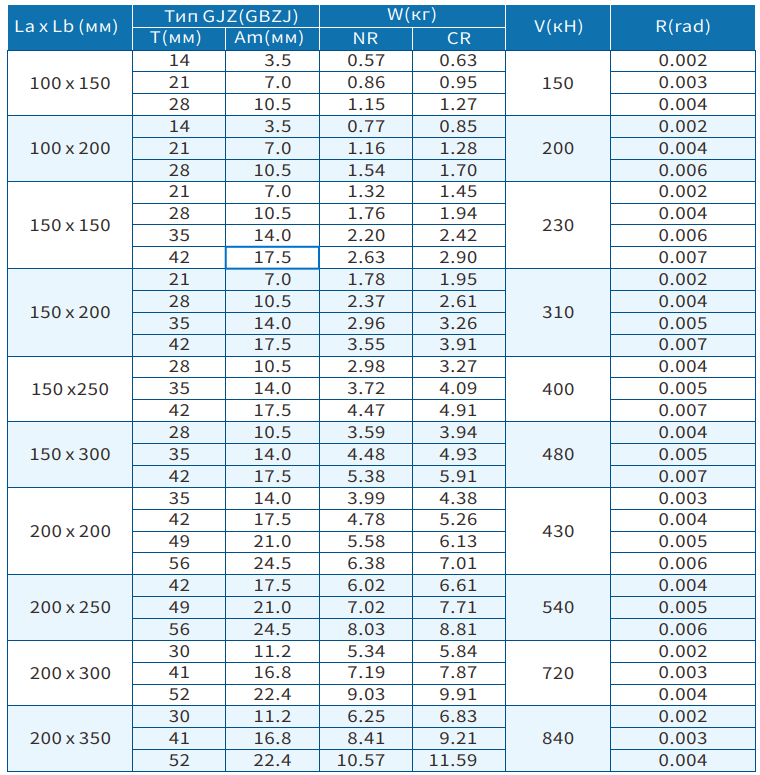

Технические характеристики прямоугольной опорной части GJZ (EN1337-3)

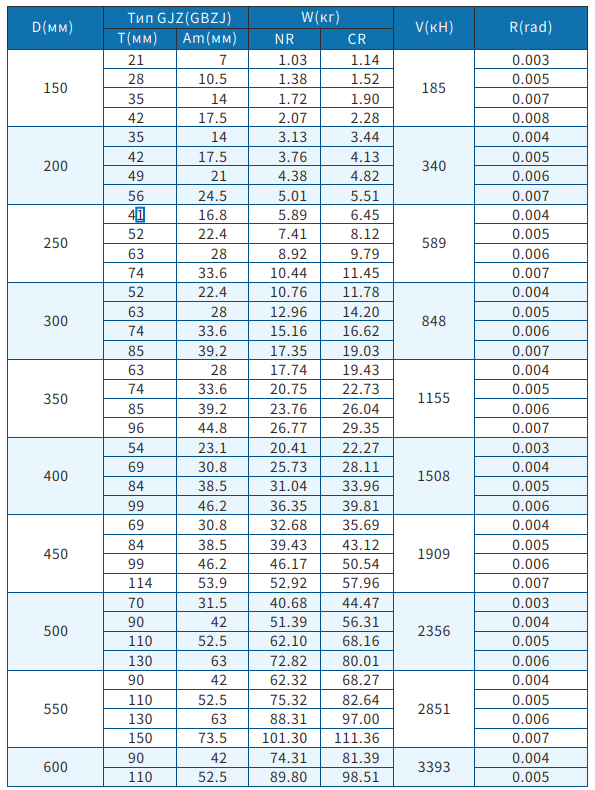

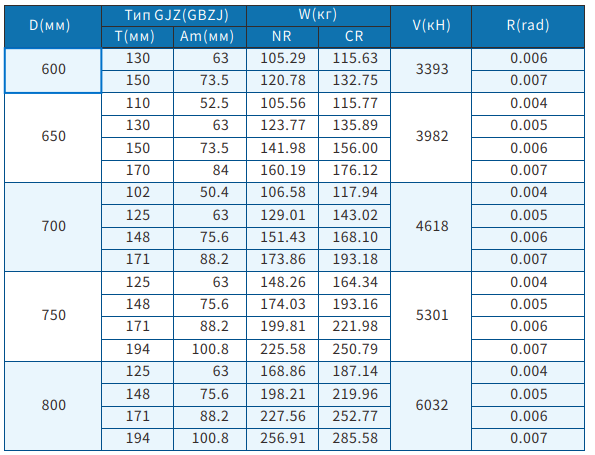

Технические характеристики опорной части с круговым ламинированием GYZ (EN1337-3)

Сферические опорные части разрабатываются в соответствии с требованиями заказчика, а так же в строгом соответствии с EN 1337-7, AASHTO, Bs5400. Сферическая опорная часть OVM имеет сертификацию СЕ.

Скользящий материал NOVASLIDE имеет сертификацию ETA на 50 км. скольжения.

Функционал

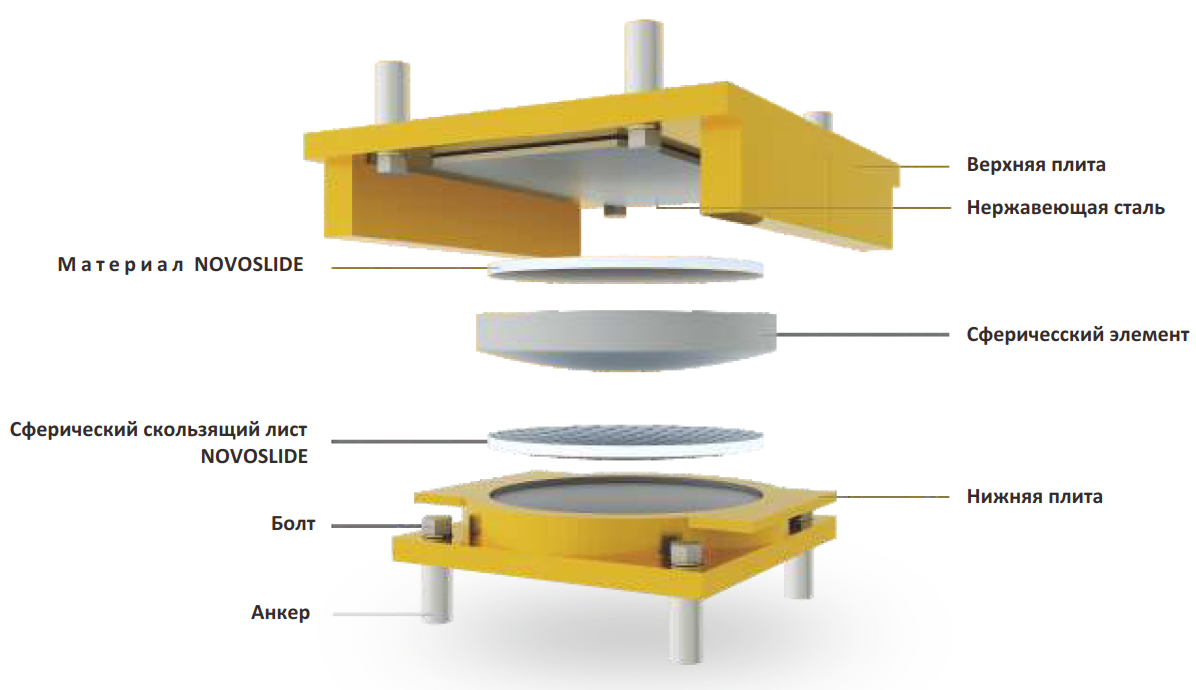

Сферическая опорная часть не только обладает большой грузоподъемностью, большим перемещением, но и подходит для большого угла поворота 0,05 рад или более во всех направлениях. Широко используется в различных пролетах и различных типах мостов, особенно в мостах больших пролетов и со сложными конструктивными решениями.

Преимущества

Развитая технология и экономическая эффективность. Учитывая весьма развитую технологию, эксплуатационные характеристики сферических опорных частей проверены крупными проектами в Китае и за рубежом в течение многих лет, при этом имея конкурентоспособную цену.

Полноценный функционал и широкий спектр применения. Сферическая опорная часть объединяет в себе такие характеристики, как большая несущая способность, большое горизонтальное перемещение, и поворот во всех направлениях, особенно подходит для мостов с большим пролетом, широких мостов, мостов в кривой, рамповых мостов и других конструкций.

Отличное качество. Высококачественное сырье, высокоэффективный производственный процесс и строгий контроль качества всегда обеспечивают высокое качество продукции.

Характеристики

- Высокая прочность и компактная конструкция.
- Допускает значительные повороты.
- Обеспечивает поворот относительно любой горизонтальной и вертикальной оси.
- Высоконадежное вулканизированное уплотнение.

Принцип работы

Стаканные опорные части мостовых сооружений обеспечивают контролируемую передачу усилий между пролётным строением и опорной частью сооружения. Опорные части также обеспечивают повороты относительно всех осей и перемещения во всех направлениях.

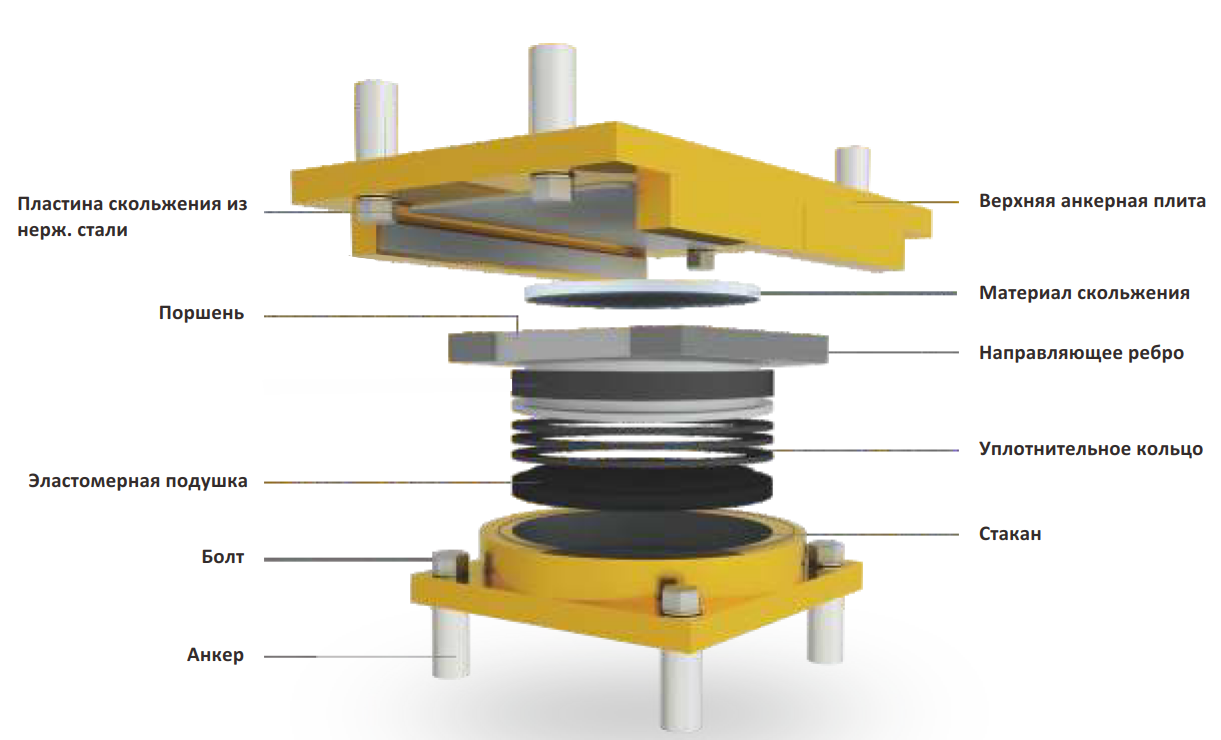

Конструкция стаканных опорных частей предусматривает передачу вертикальных усилий на опорную часть сооружения и обеспечение поворотов за счёт эластомерной подушки, размещённой внутри опорной части.

Приложение

Стаканные опорные части подходят для применения в таких сооружениях, как мосты и здания, при малых и высоких нагрузках, а также при частых перемещениях и поворотах.

Стаканные опорные части представляют собой высококачественную продукцию, которая легко адаптируется к конкретным условиям применения, не требует технического обслуживания и может проектироваться и изготавливаться в соответствии с требованиями, предъявляемыми к мосту или зданию.

Характеристики

- Для сейсмоизоляции сооружений.
- Выполняет функции обычной опорной части, но допускает значительные резкие перемещения.
- Свинцовый сердечник деформируется, обеспечивая демпфирование и рассеивание сейсмической энергии.

Принцип работы

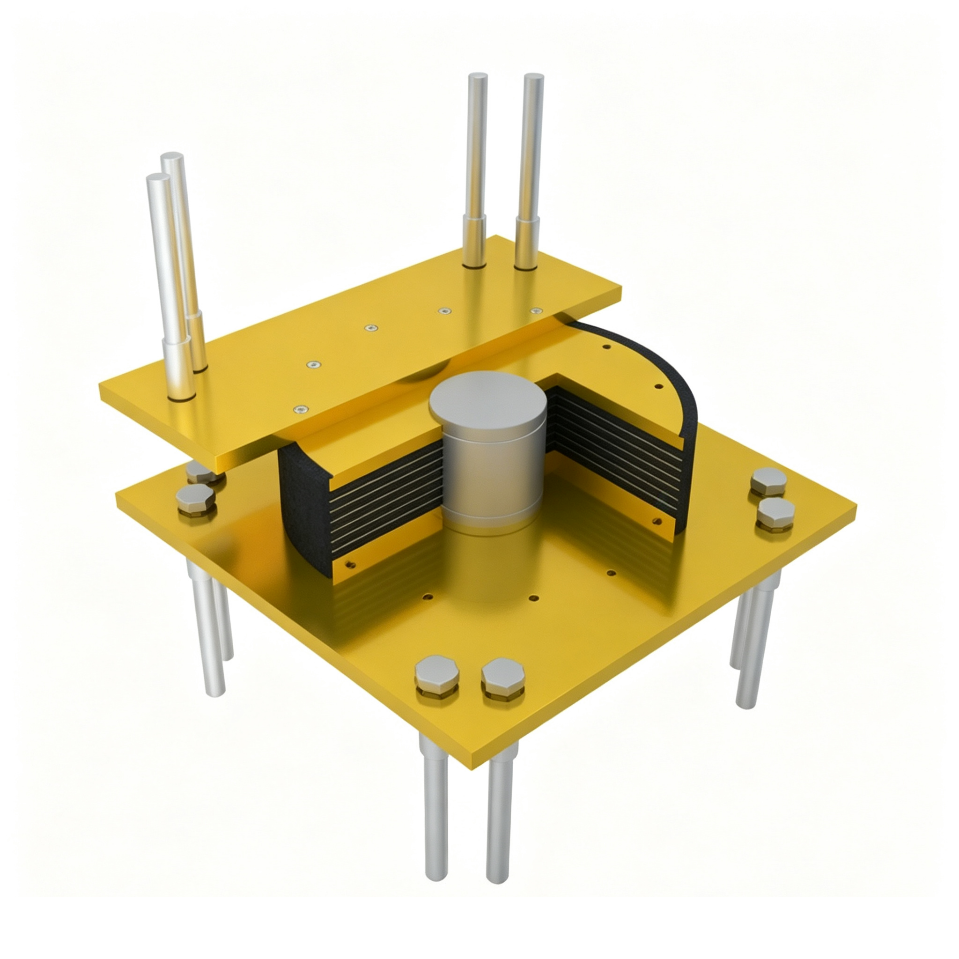

Свинцово-резиновые опорные части изолируют сооружение от перемещений грунта при землетрясении и тем самым ограничивают воздействующую на сооружение сейсмическую энергию. По конструкции они аналогичны обычным армированным эластомерным опорным частям со стальными соединительными плитами, однако имеют свинцовый сердечник.

При землетрясении свинцовый сердечник подвергается пластической деформации, в результате чего выделяется тепло и происходит рассеивание сейсмической энергии.

Приложение

Свинцово-резиновые опорные части могут применяться при строительстве новых сооружений, а также для повышения прочности и сейсмостойкости существующих сооружений. В нормальных условиях эксплуатации они выполняют функции обычных опорных частей, благодаря чему подходят для сооружений с ограниченным пространством, где невозможно установить отдельные опорные части и системы сейсмозащиты.

Характеристики

- Для сейсмоизоляции сооружений.
- Изогнутые поверхности обеспечивают большие периоды колебаний.
- Выполняет функции обычной опорной части, но допускает значительные резкие перемещения.
- Рассеивание энергии за счёт трения.
- Может быть рассчитана на очень высокие нагрузки и перемещения.

Принцип работы

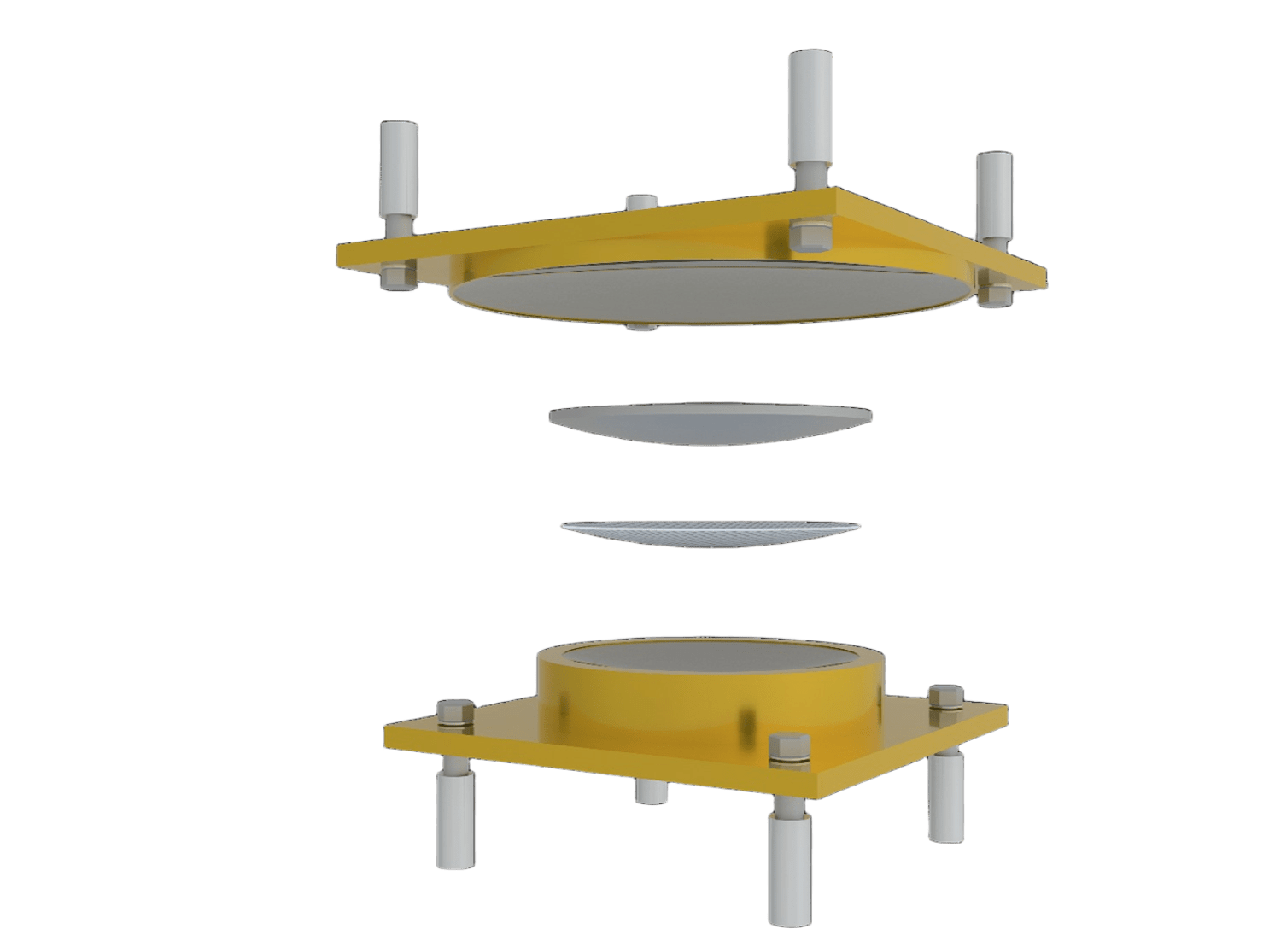

Маятниковые сейсмоизолирующие опорные части основаны на функциональном принципе маятника. Они позволяют сооружению совершать горизонтальные перемещения во время землетрясения, при этом сейсмическая энергия рассеивается за счёт трения между различными подвижными элементами.

После окончания землетрясения криволинейная форма поверхности скольжения основания обеспечивает возврат поддерживаемого сооружения под действием силы тяжести в исходное положение.

Приложение

Маятниковые сейсмоизолирующие опорные части могут применяться при строительстве новых сооружений, а также для повышения прочности и сейсмостойкости существующих сооружений.

В нормальных условиях эксплуатации, в сочетании с дополнительными опорными частями, воспринимающими горизонтальные нагрузки, или демпферами, они выполняют функции опорных частей, передавая вертикальные нагрузки и обеспечивая восприятие перемещений и поворотов.

Существенным преимуществом данного типа сейсмоизолирующих опорных частей по сравнению с эластомерными опорными частями является их огнестойкость.
